伺服控制系統
基本簡介
結構組成機電一體化的伺服控制系統的結構,類型繁多,但從自動控制理論的角度來分析,伺服控制系統一般包括控制器,被控對象,執行環節,檢測環節,比較環節等五部分。
比較環節比較環節是將輸入的指令信號與系統的反饋信號進行比較,以獲得輸出與輸入間的偏差信號的環節,通常由專門的電路或計算機來實現。
控制器機電一體化的伺服控制系統的結構,類型繁多,但從自動控制理論的角度來分析,伺服控制系統一般包括控制器,被控對象,執行環節,檢測環節,比較環節等五部分。
結構組成控制器通常是計算機或PID控制電路,其主要任務是對比較元件輸出的偏差信號進行變換處理,以控制執行元件按要求動作。
執行環節執行環節的作用是按控制信號的要求,將輸入的各種形式的能量轉化成機械能,驅動被控對象工作.機電一體化系統中的執行元件一般指各種電機或液壓,氣動伺服機構等。
被控對象檢測環節是指能夠?qū)敵鲞M(jìn)行測量并轉換成比較環節所需要的量綱的裝置,一般包括傳感器和轉換電路。
控制原理
同步：

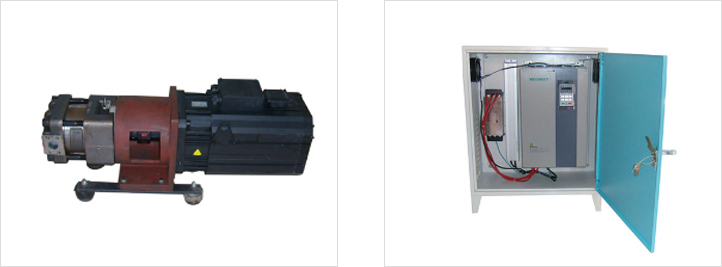

原注塑機電機工作方式：傳統注塑機由異步電機帶動油泵恒定旋轉，依靠比例流量閥和比例壓力閥來調節負載壓力和流量，提供注塑機的各個動作的動力。在負載一定的情況下，在定量泵液壓系統中，由于泵輸出的流量是一定值，但負載有速度要求，所以一部分流量需從主溢流閥流回油箱，這就是我們常說的溢流損耗。另外，一部分通過比例閥消耗在油溫升高，所以又存在節流損耗。而且通過比例閥控制壓力流量，大量能量消耗在比例閥，令油溫升高。 同步伺服系統包括伺服驅動控制器、永磁同步伺服、電機齒輪泵、壓力傳感器等。
同步伺服系統工作時，伺服驅動器和伺服電機一起對注塑機的壓力信號形成閉環控制。伺服系統有壓力控制狀態和流量控制狀態，相當于模擬壓力比例閥和流量比例閥的工作。
流量控制原理：當壓力傳感器檢測到的壓力小于系統壓力時，伺服驅動器控制電機的轉速，使泵的輸出流量保持在設定值。
壓力控制原理：當壓力傳感器檢測到的壓力達到系統壓力時，伺服驅動器控制電機的轉矩，使泵的輸出壓力保持在設定值。
異步：
注塑機的用電量主要消耗在油泵電機上，所以降低油泵電機的用電量是注塑機節能的關鍵。在定量泵的液壓系統中，電機以50HZ高速運轉，油泵的供油量是基本不變的，遠遠大于注塑機工況的實際流量需求，多余的高壓油經溢流全部回流至油箱，能量存在巨大的浪費。而油泵的供油量與電機的轉速成正比，因此我們可以通過降低電機的轉速，使油泵的供油量與注塑機的實際流量需求相一致，冷卻時電機可以停下來，幾乎消除溢流現象。異步伺服整合了變頻節能和同步伺服節能的技術，把它們的優點整合在一起，同時克服了它們的各自缺點，是業內顛覆性的創新技術。由上位機給定壓力，流量，變送數字信號反饋到驅動器，經過內部PID功能運算，實現信號的連續調節，時時改變電機的轉速，避免產生浪費現象，并保證制品的穩定，良品率。從而達到了注塑機的節能降耗的目的。
控制原理
同步伺服
液壓系統按照實際需要的流量和壓力來供油，克服了普通定量泵系統高壓溢流產生的高能耗，油泵電機實際能耗降低了30%--60%；
伺服系統響應速度快，壓力上升時間和流量上升時間快至30ms，提高了液壓系統的響應速度，減少了動作轉換時間，加快了整機的運行節拍；
伺服系統調節能力強，壓力非常穩定，提高了塑料產品的成型質量；可按給定壓力、流量曲線運行；
控制精度高，生產出的產品一致性好，成品率高；
油溫升溫快，延長整機特別是液壓油、液壓易損件（如油封）的使用壽命；
液壓系統的噪聲在65dB以?xún)?nèi)，改善了操作機器的現場環境；
異步伺服
液壓系統按照實際需要的流量和壓力來供油，克服了普通定量泵系統高壓溢流產生的高能耗，節電率一般達到25%—55%；
伺服系統響應速度快，壓力上升時間和流量上升時間快至30ms，提高了液壓系統的響應速度，減少了動作轉換時間，加快了整機的運行節拍；
伺服系統調節能力強，壓力非常穩定，提高了塑料產品的成型質量；可按給定壓力、流量曲線運行；
控制安裝簡單且控制精度高，不需要更換電機和油泵，生產出的產品一致性好，成品率高；
油溫升溫快，延長整機特別是液壓油、液壓易損件（如油封）的使用壽命；
液壓系統的噪聲在65dB以?xún)?nèi)，改善了操作機器的現場環境；
